電源

380V±10%、50HZ

軟件基本功能

坐標系：坐標、增量坐標（相對坐標）

圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能

直線、圓弧插補功能、斜度加工功能

可進行五軸四聯動控制，上下異面加工功能，變錐度加工

加工時進行圖形及程序的即時跟蹤，實時顯示加工狀態，加工速度，加工時間

短路、斷絲處理功能、停電記憶功能，加工結束自動停機功能

自動對端面、對中心功能

自動加過渡圓弧功能（任意，拐角功能）

具備反向加工、菜單技術、自動編程、數據傳輸功能

加工過程中可實時改變加工參數

CNC系統的配置組成功能及其技術性能

CNC的硬件組成

國產PC機

1G內存

硬盤300G

15〞液晶顯示

鼠標、鍵盤

USB系統接口

CNC的系統組成及操作平臺

支持USB

操作平臺為XP

CNC系統的技術性能

四聯動

斜度加工

編程、控制一體化，同時進行2作業工作

CNC系統運行環境

溫度：5~40℃

相對濕度：40%~80%

電器部分

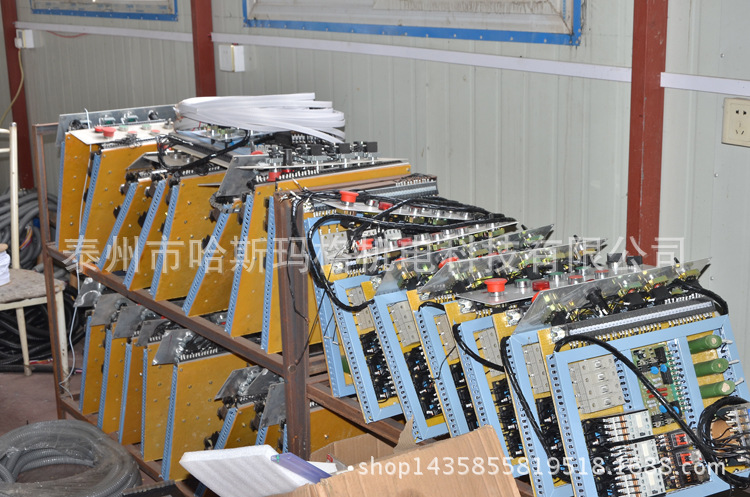

電控柜

布局合理、通風、防塵、散熱、抗干擾

長時間耐高溫老化、滿足元器件全天候連續工作的需要

電纜線

電纜線采用防潮、防水轉接頭、絕緣性良好，插座、插頭接觸良好，觸點容量大，便于插拔，且便于機床床體與電柜的分離，維修極其方便

電源系統

采用我公司自主研發的第3代獨立模塊專業數字脈沖電源，相比整合式電源，系統集成度高，具有更高的抗*力，波形傳輸可靠

電源脈沖

智能電柜具備分組脈沖功能，并能實現單向放電，九種全數字化脈沖的優化組合，波形更加精準穩定，電能利用高，鉬絲損耗小

電路設計

采用數字化高速電流、電壓采樣電路，zui大承載電流≥10A，單位電流加工效率≥50mm²,常用切割效率≥100mm²/min,大厚度切割時，優勢更加明顯。

故障保護和警示功能

機床具備斷絲、運絲沖程保護功能，機床主振電源、驅動電源配有發光二極管，能實現故障的在線檢測。

名稱

數量

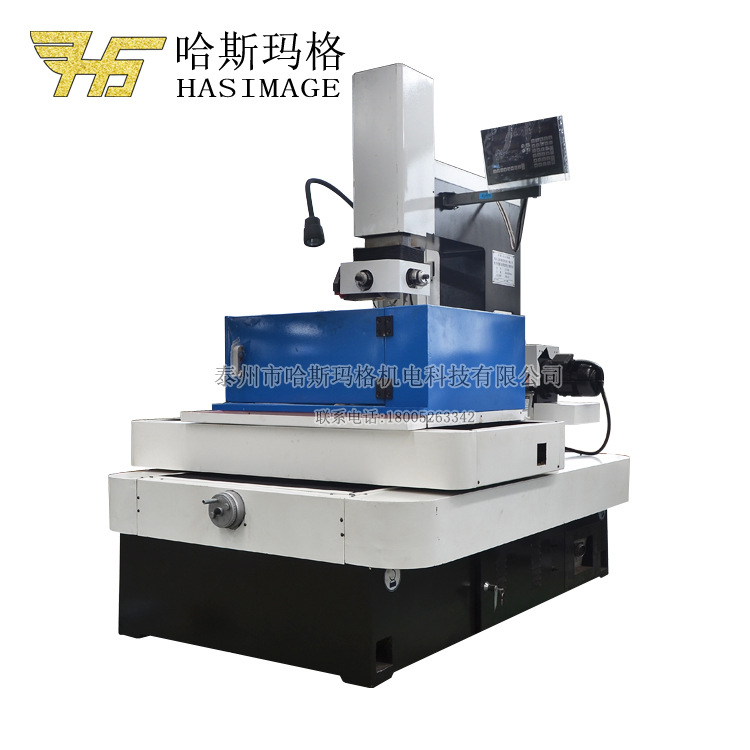

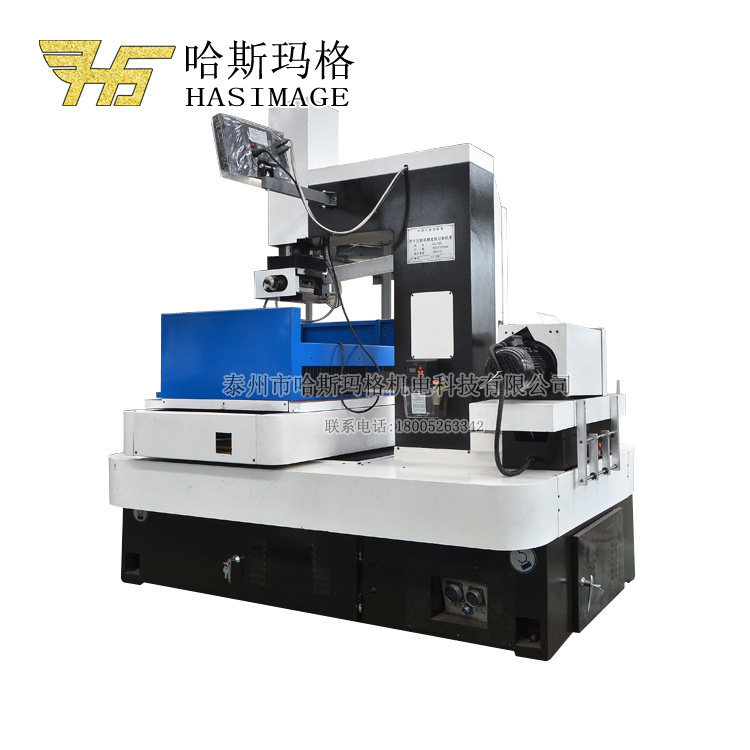

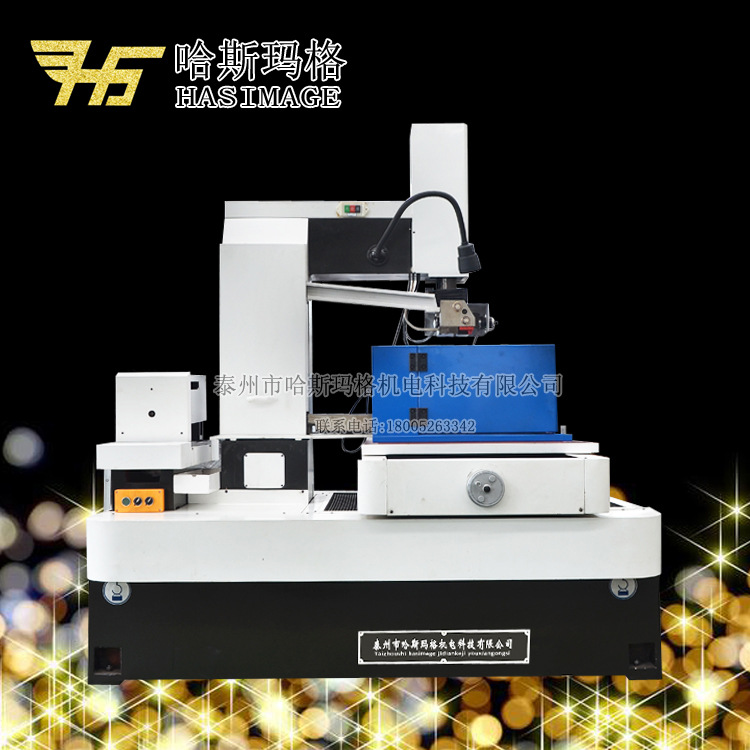

數控線切割機床

1臺

CNC電控臺柜

1臺

PC機、液晶顯示器、鍵盤、鼠標

1套

高壓水箱

1只

水泵及電機

1套

進出水管

3根

帶插頭控制柜聯鍵電纜

1根

搖手柄

1只

螺桿

2根

出廠資料

1份

緊絲輪

1只

排絲輪

1只
