山東魯南廣宇機床有限公司 |
| 參考價 | 面議 |
更新時間：2018-01-07 09:51:22瀏覽次數：1226
聯系我們時請說明是機床商務網上看到的信息，謝謝!
聯系方式：程經理查看聯系方式
| 安裝形式 | 落地式 | 表面粗糙度Ra | 5μm |
|---|---|---|---|
| 布局形式 | 臥式 | 產地 | 國產 |
| 床身最大回轉直徑 | 320mm | 工件最大加工長度 | 600mm |
| 工件最大加工直徑 | 320mm | 公制螺紋范圍 | 0.2－7mm |
| 機床大小 | 小型 | 機床自重 | 400kg |
| 加工材質 | 鑄鐵,鋼鍛件,碳鋼件,合金鋼,石材,軟金屬 | 加工用途 | 車外圓,車內圓,車內螺紋,車外螺紋,車長錐面,鉸孔,倒角 |
| 界面語言 | 中文 | 徑節螺紋范圍 | 31D.P |
| 控制形式 | 普通 | 聯動軸數 | 其它 |
| 模數螺紋范圍 | 21mm | 售后保修期 | 12個月 |
| 外形尺寸(長×寬×高) | 1470*800*1500mm | 銷售區域 | 全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |
| 英制螺紋范圍 | 0.2－3.5TPI | 軸數 | 單軸 |
| 主電機功率 | 0.75kw | 主軸中心高 | 160mm |
| 自動化程度 | 半自動 |

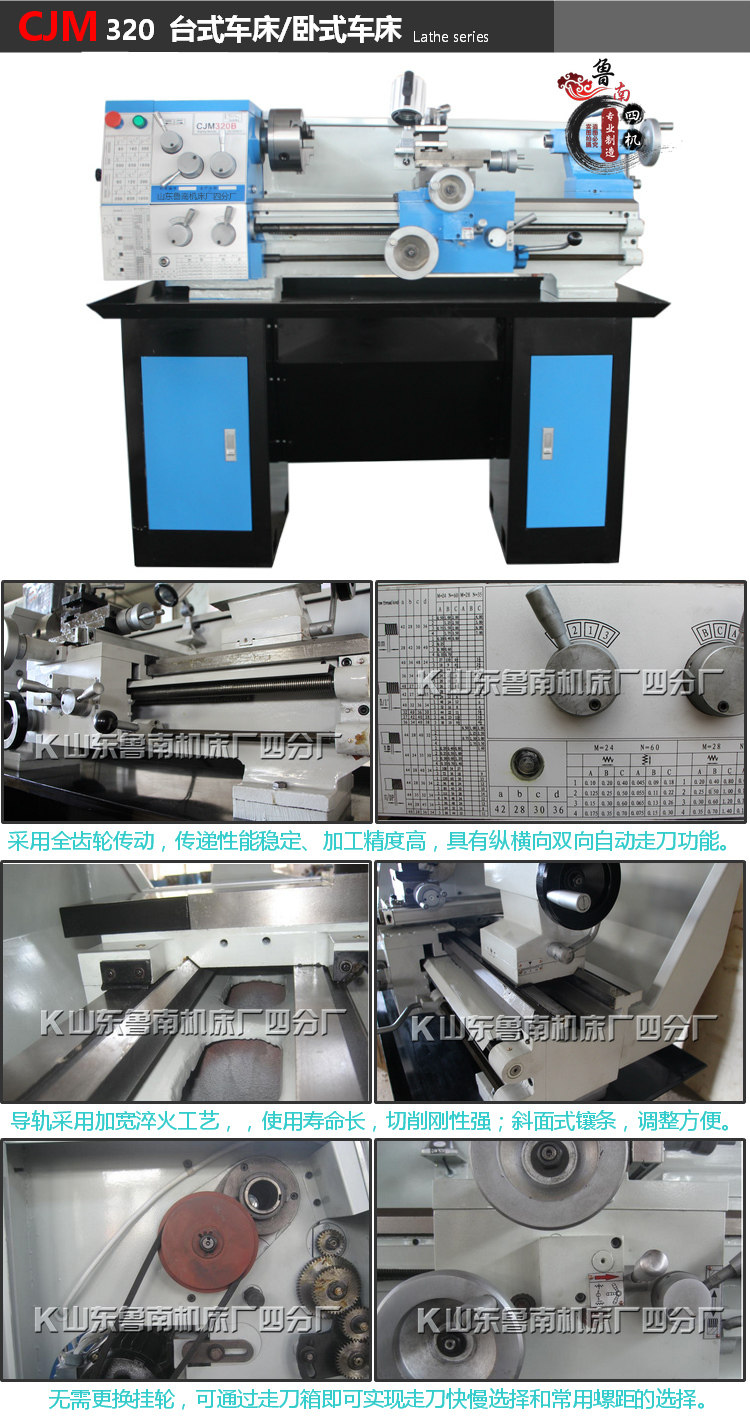

CJM320B小型臥式車床主要技術參數：
技術參數 | CJM320B | |
床身上zui大工件回轉直徑 | 320㎜ | 12.6″ |
zui大工件長度 | 600㎜ | 23.62″ |
中拖板上zui大工件回轉直徑 | 200㎜ | 7.87″ |
主軸通孔直徑 | 38㎜ | 1.49″ |
主軸錐孔 | No.5 | |
主軸轉速級數 | 12 | 60—1600r/r.p.m |
刀架zui大橫向行程 | 160㎜ | 6″ |
小刀架zui大縱向行程 | 100㎜ | 3.94″ |
加工螺紋種數 | 22 | 45 |
加工螺紋螺距范圍 | 0.2－7㎜ | 21/2－48 1/n″ |
加工模數螺紋種數 | 21 | |
加工螺紋螺距范圍 | 0.2－3.5㎜ | |
加工徑節螺紋種數 | 31 | |
加工螺紋螺距范圍 | 8－120 1/n″ | |
主軸每轉刀架的縱向進給量 | 0.1－1.4mm/r | 0.0039—0.0551″/r |
主軸每轉刀架的橫向進給量 | 0.045－0.6mm/r | 0.00177—0.0236″/r |
尾架套筒的zui大移動量 | 80mm | 3.15″ |
尾座套筒錐孔 | No.3 | |
電機 | 750W/380V/50HZ | |
毛/凈重 | 450/390㎏ | |
外形尺寸 (長×寬×高) | 1370×685×1360 | 54″×27″×53.5″ |
包裝箱尺寸 (長×寬×高) | 1470×770×1470 | 58″×30″×58″ |
車床標準配置附件：
三爪卡盤 | φ160㎜ |
三角皮帶A＃800 | φ800㎜ |
呆* | NO.3、NO.5 |
刀架扳手 | 1PC |
內六角扳手 | 12－14、17－19 |
后擋板 | 1PC |
隨機掛輪 | 4PC/1SET |
M、N 掛輪 | 4PC/1SET |
工作燈 | 1PC |
■小型臥式車床機床運轉時，嚴禁戴手套操作；嚴禁用手觸摸機床的旋轉部分；嚴禁在車床運轉中隔著車床傳送物件。裝卸工件，安裝*，加油以及打掃切屑，均應停車進行。清除鐵屑應用刷子或鉤子，禁止用手清理。車床的操作須知：
■機床運轉時，不準測量工件，不準用手去剎轉動的卡盤；用砂紙時，應放在銼刀上，嚴禁戴手套用砂紙操作，磨破的砂紙不準使用，不準使用無柄銼刀，不得用正反車電閘作剎車，應經中間剎車過程。
■ 加工切削時，停車時應將刀退出。切削長軸類須使用中心架，防止工件彎曲變形傷人；伸入床頭的棒料長度不超過床頭立軸之外，并慢車加工，伸出時應注意防護。
■機床運轉時，操作者不能離開機床，發觀機床運轉不正常時，應立即停車，請維修工檢查修理。當突然停電時，要立即關閉機床，并將*退出工作部位。
■工作結束時，應切斷機床電源或總電源，將*和工件從工作部位退出，清理安放好所使用的工、夾、量具，并清掃機床。
