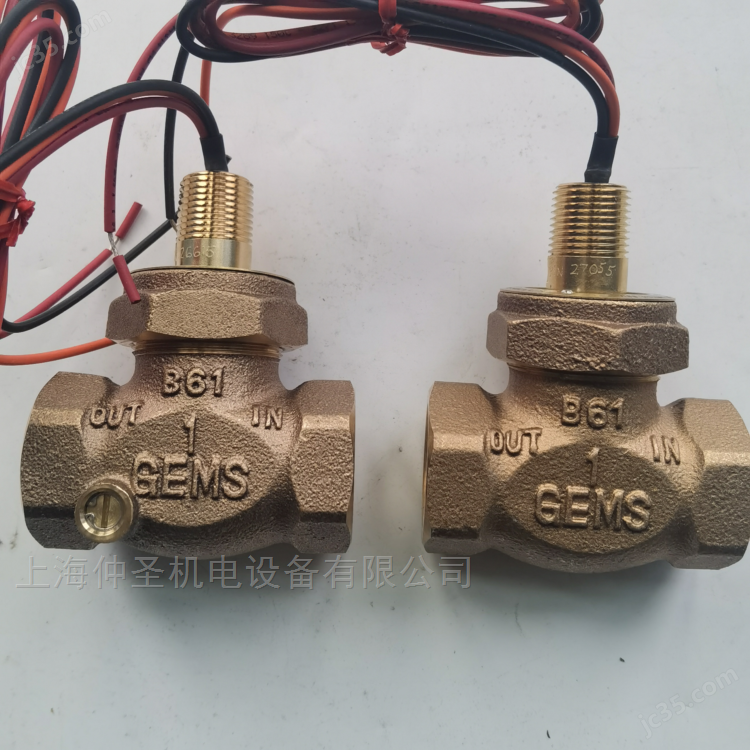

Gems捷邁直通式流量開關 FS-200系列
捷邁Gems FS-200流量開關的部件號
尺寸NPT 流量設定GPM 部件號
青銅 不銹鋼
1″ 0.5 27051 27059
1 27052 27060
2 27053 27061
3 27054 27062
4 27055 27063
5 27056 27064
6 27057 27065
8 27058 27066
1-1/4″ 1 27067 27076
2 27068 27077
4 27069 27078
6 27070 27079
8 27071 27080
10 27072 27081
12 27073 27082
16 27074 27083
20 27075 27084
端口尺寸 流量設定GPM 部件號
青銅 不銹鋼
1-1/2″ 1.5 27085 27093
3 27085 27094
5 27087 27095
7.5 27088 27096
10 27089 27097
15 27090 27098
20 27091 27099
30 27092 27100
2″ NPT 2 27101 27109
4 27102 27110
5 27103 27111
10 27104 27112
15 27105 27113
25 27106 27114
35 27107 27115
50 27108 27116
訂購指南 - 標準型號
FS-200 系列開關特殊的部件號是基于所需的外殼材質、管口尺寸和流量設定值
而確定的，FS-200 可調型還基于流量設定范圍。
捷邁Gems FS-200流量開關的性能參數
接液材質
外殼
FS-200 青銅或316不銹鋼
FS-200 可調型 青銅
梭 特氟隆
蓋 青銅或不銹鋼
彈簧 316 不銹鋼
其它接液部件 Viton®（氟化橡膠），陶瓷
工作壓力 耐壓 400 PSIG @ 、37.8℃
破裂壓 800 PSIG @ 37.8℃
工作溫度
FS-200 -29℃到 +148.9℃
FS-200可調型 -29℃ 到 +93.3℃重復性 1% Max
設定點精度 ±10%
設定點偏差 15% Max
開關* SPDT, 20 VA
電氣聯接 No. 18 AWG, 24” 長,聚合體引線
捷邁Gems FS-200流量開關的關鍵參數
流量設定 ： 固定式 ：0.5GPM~100.0 GPM
可調式 ：1.0GPM~15.0 GPM
接口 ： 1”NPT~2”NPT
基本構造材質 ： 青銅或不銹鋼
設置類型 ： 固定式或可調式
FS-200 系列流量開關可以提供重復性為 1% 的精確流量監測，有多種流量設置
和管口尺寸。它牢固可靠的構造無論在水或油中都可以保證很長的使用壽命。 寬
大的流動通道使得壓損很小。這種開關可實現對于高流量的潤滑、冷卻或處 理系
統中的不規則流體的監測。
FS-200 系列可調流量開關和固定式的開關一樣，精度高，且同樣牢固耐用。同時，
可調系列開關另外有一個特點 ：設定點外部可調。有了這樣靈活的開關， 您可以
在給定范圍內根據需要對流量設置進行調整。調節時只需一只平頭螺絲刀。
