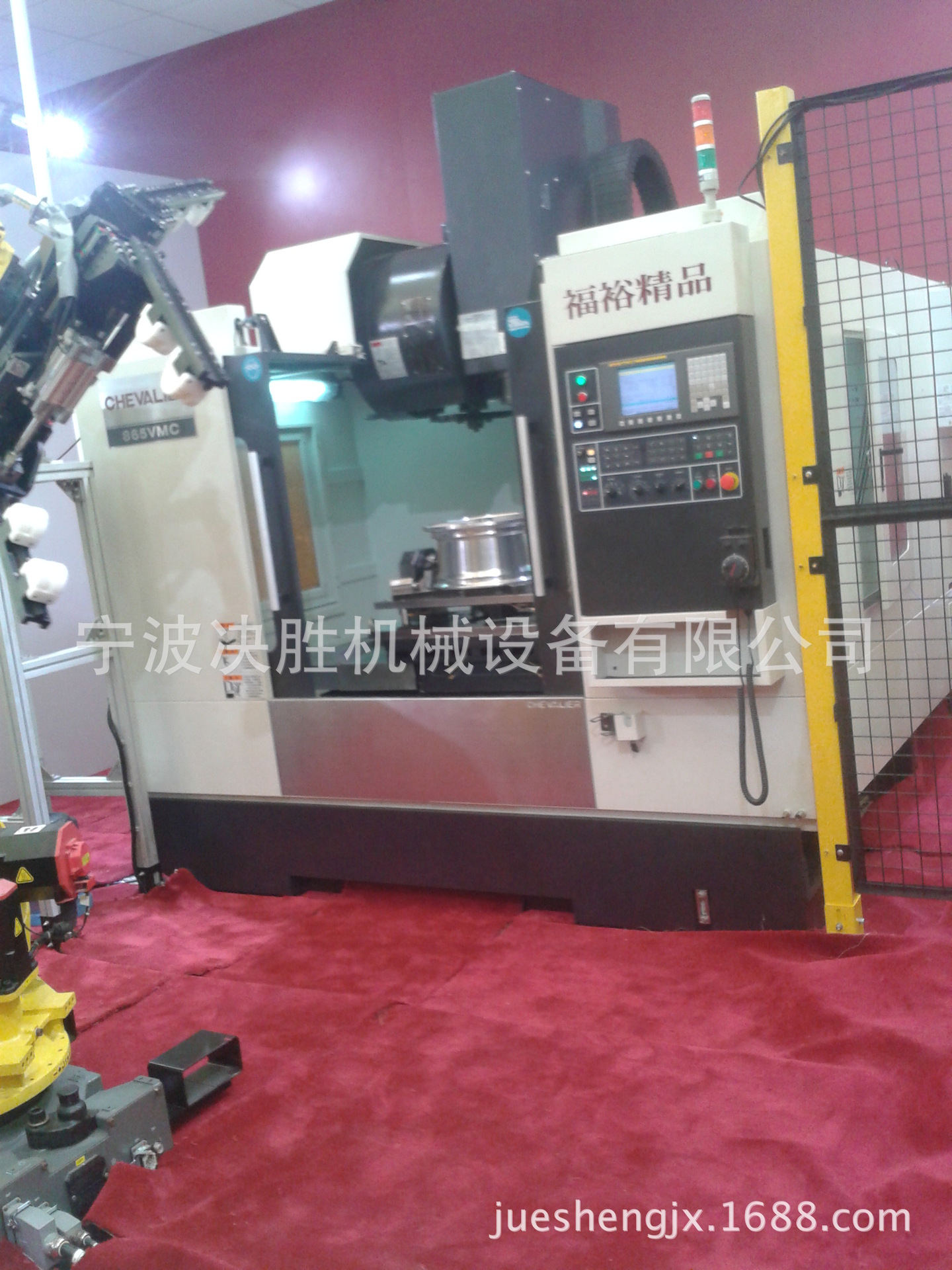

福裕立式加工中心產品特性
主軸加大，加強剛性。
三軸螺桿採用40xP12mm，C3級以加強軸向剛性。
三軸線性滑軌，Z軸採長滑塊設計，增加Z軸剛性。
大跨式機身設計，單片式大斜度後護蓋方便切屑排除。
加工範圍超大，佔地面積超小。
主軸轉速皮帶驅動:8000rpm皮帶驅動:10000rpm/12000rpm(特別附件)
*數量24 刀臂式32 鍊條式(特別附件)
快移速度945/945/787IPM(24/24/20米/分)
定位精度:VDI 3441 P ±0.006mm
重複精度:VDI 3441 PS ±0.004mm。
福裕立式加工中心產品主要參數
| 項目 | QP2033 | QP2040 | | 工作臺 | | 工作臺 | 1000x 500mm (39.4"x 19.7") | 1200x 500mm (47.2"x 19.7") | | T型槽(寬x數量x間距) | 5x 18x 100mm
(5"x 0.709"x 3.937") | 5x 18x 100mm
(8"x 0.709"x 3.937") | | 工作臺負重能力 | 500kg (1100lbs) | 600kg (1320lbs) | | 行程 | | X 軸行程 | 850mm (33.5") | 1020mm (40.2") | | Y 軸行程 | 510mm (21.7") | | Z 軸行程 | 510mm (21.7") | |
| 主軸 | | 主軸端至工作臺面距離 | 150~660mm (5.9"~26") | | 主軸中心至機身前緣距離 | 550mm (21.7") | | 主軸錐度 | 7/24 (#40) | | 主軸轉速(ZF齒輪箱) | 皮帶式主軸 : 8000rpm:10000rpm/12000rpm (Opt.)
直結式主軸 : 12000rpm/15000rpm (Opt.) | | 進給 | | 快速移動 (X/Y/Z) | 24/ 24/ 20m/min (945/ 945/ 787ipm) | | 切削速度 | 1~10000mm/min (0.04~394ipm) | | 精度 | | 直線定位精度 | VDI 3441 P ±0.006mm | | 重複定位精度 | VDI 3441 PS ±0.007mm | | 自動*交換 | | 自動*交換 | 24 刀臂
32 鏈條 /20 斗笠 (Opt.) | | 刀柄規格 | BT40, CT40 or DIN40 | | 拉刀螺絲規格 | JMBTA standard 45° | | 大*直徑 | 4" (100mm),
opt.24 station cam-刀臂 76mm (3") | | 大*重量 | 7kg (15lbs) | | 馬達 | | 主軸馬達 | 15HP (15min) | | 進給馬達 X,Y,Z | 1.8/1.8/2.5kw (2.4/2.4/3.4HP) | | 切削液邦浦馬達 | 1/2HP (0.38kW) | | 其他 | | 電源容量 | 20kVA | | 氣壓容量 | 80 PSI (5kg/cm2), 200L/min | | 機械尺寸 (長x寬x高) | 2770x 2425x 2532mm (109"x 95.5"x 100") | | 機械重量 | 5550kg (12210lbs) | 5800kg (12760lbs） | |
