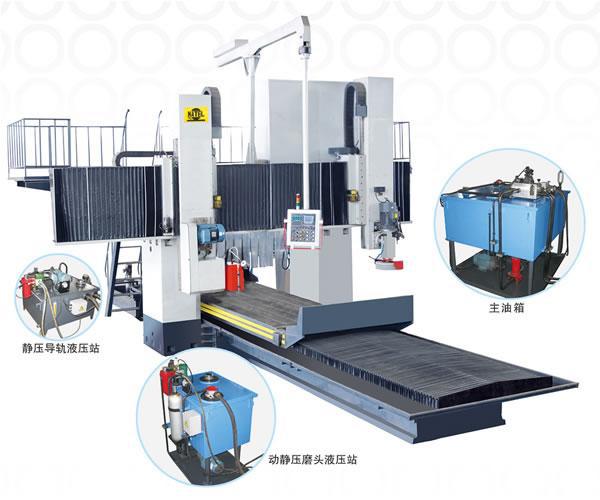

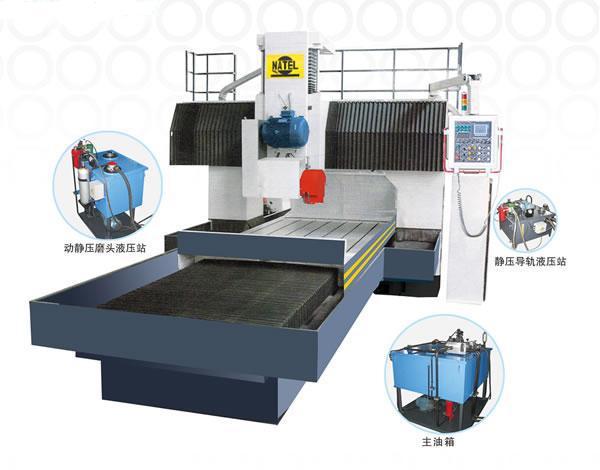

中國臺灣高精度重型動梁龍門導軌磨床產品特性
為因應各行業未來發展高精度大型化工件之趨勢，福裕公司以累積30多年的精密磨床研發製造經驗，成功研發出動樑式龍門型系列CNC導軌磨床，以滿足客戶的需求。此系列高精度磨床亦是研磨機床導軌的佳選擇。專利門型地樑式設計
獨立式”方型組”之設計概念，門型與工作臺分離式設計，
底座不會因門型重量之壓力影響到工作臺面精度。
採用門型方型組的鎖緊體，結構剛性強。
門寬可達4500mm。
專利橫樑複合軌設計
採用複合式軌道設計，鋼軌設計搭配線性滾柱軸承，大幅提升承載力及降低遲滯現象，方軌搭配特凱具佳吸震能力。專利大雙V滑軌設計
工作臺移動，穩定性高，且研磨直度佳。
摩擦力小、熱變形小，長時間運作、精度穩定。
中國臺灣高精度重型動梁龍門導軌磨床產品規格
| 項目 | FPG-60120DC | FPG-60160DC | FPG-60200DC | | 工作臺面積 | 1500x3000mm
(59"x118") | 1500x4000mm
(59"x157") | 1500x5000mm
(59"x196") | | 大研磨長度 | 縱向 | 3000mm (118") | 4000mm (157") | 5000mm (196") | | 大研磨寬度 | 橫向 | 臥頭 2000mm (78.7"), 立頭 1500mm (59") | | 工作臺面至砂輪端面大距離 | 臥頭 1200mm (47"), 立頭 1050mm (41.3") | | 工作物大重量 | 8000kgs (17600lbs) | 10000kgs (22000lbs) | 12000kgs (26400lbs) | | T-型槽(數量) | 8 | | 門寬 | 2500mm(98.4") |
|
| X 軸 | | 工作臺速度 | 5~25m/min (16~82fpm) | | 工作臺大行程 | 3500mm (137") | 4500mm (177") | 5500mm (216") | | Z/ W 軸 | | 大移動行程 | 2800mm (110") | | 移動速度 | 0~5m/min (0~16fpm) | | 小輸入單位 | 0.001mm (0.0001") | | 自動橫向移動行程設定 | NC 控制 | | U 軸 | | 橫樑升降移動行程 | 1100mm (43.3") | | Y 軸 | | 臥頭升降移動行程 | 400mm (16") | | 臥頭升降速度 | 0~1.5m/min (0~5fpm) | | 臥頭小輸入單位 | 0.001mm (0.0001") | | 自動橫向移動行程設定 | NC 控制 | | V 軸 | | 立頭升降移動行程 | 400mm (16") | | 立頭升降速度 | 0~-1.5m/min (0~5fpm) | | 立頭小輸入單位 | 0.001mm (0.0001") | | 立頭自動進給 | NC 控制 | | 主軸驅動 | 轉速 | 1200rpm | | 額定馬力 | 臥頭 25HPx6P(選件可達50HP), 立頭 20HPx4P | | 砂輪 (外徑x孔徑x寬度) | 臥頭 Ø500x127x100mm
(20"x5"x4"),
立頭 Ø405x127x50mm
(16"x5"x2") | | 額定總馬力 | 70HP | 80HP | 100HP | | 冷卻系統 | (特別附件.)
水機容量 | 2000 L | | 紙帶過濾 | 200 /min | | 水機規格 | 3HP | | 控制系統 | CHEVALIER SMART CNC Control | | 機械重量 | 40000kgs
(88000lbs) | 45000kgs
(99000lbs) | 50000kgs
(110000lbs) | | |
|
※本公司隨時在進行研究改進的工作，因此保有隨時更改設計、規格尺寸及機械結構的權利。
